ASUS integra switch ASMedia ASM58012 para nueve ranuras M.2 en placa base X870E con advertencia de ancho de banda compartido
ASUS ha publicado las especificaciones completas de la ROG Crosshair X870E Edition 20, confirmando que el diseño utiliza un conmutador PCIe ASMedia ASM58012 para habilitar nueve ranuras M.2 en un formato E-ATX.
Arquitectura de expansión con switch dedicado

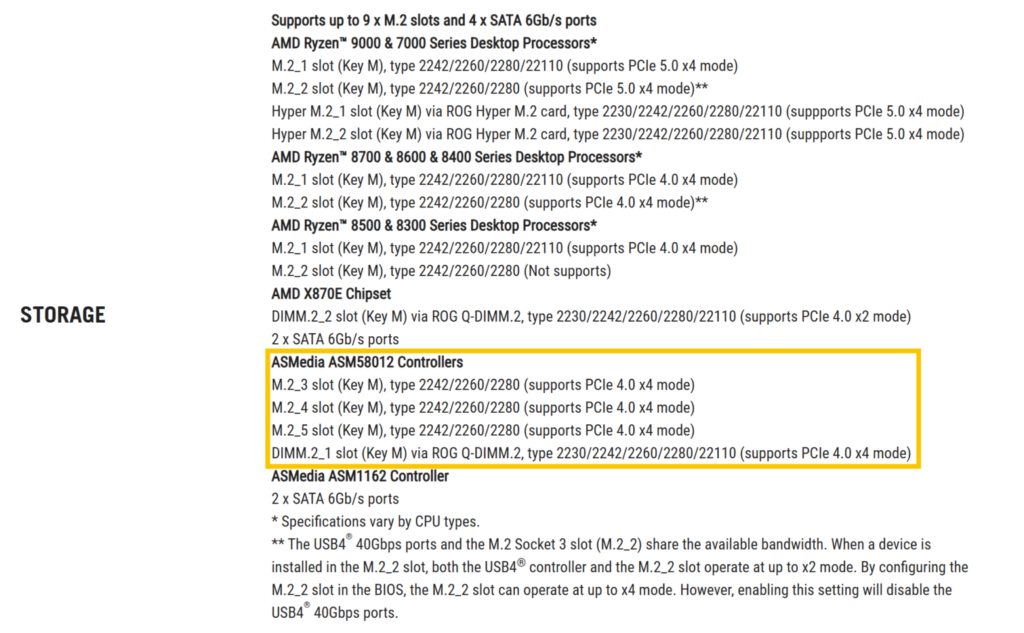

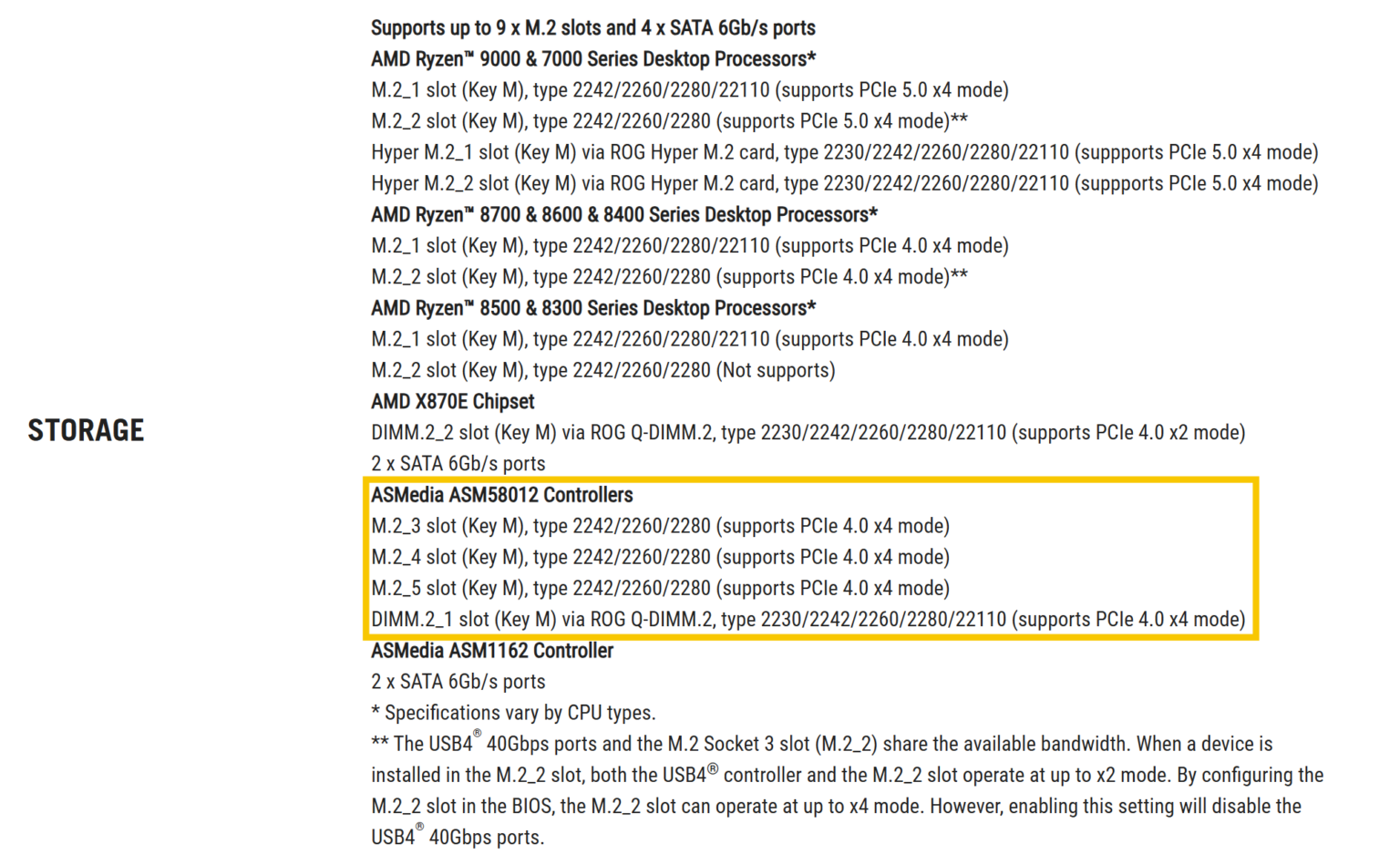

La decisión de integrar el controlador marca una diferencia clara respecto a la variante Glacial. Mientras ambas comparten el chipset AMD X870E y una etapa de potencia de 24+2+2 fases, la Edition 20 recurre al ASM58012 para gestionar cuatro enlaces M.2 adicionales en PCIe 4.0 x4. Esta arquitectura permite mapear las conexiones M.2_3, M.2_4 y M.2_5 directamente a la placa, sumadas a la ranura DIMM.2_1 alojada en la tarjeta ROG Q-DIMM.2 incluida. El diseño final suma dos puertos vinculados al procesador para Ryzen 7000 y 9000, dos ranuras PCIe 5.0 vía el adaptador ROG Hyper M.2, tres adicionales en el PCB y cuatro conectores SATA de 6 Gb/s.
Limitaciones de ancho de banda en el slot primario
La expansión masiva requiere un ajuste en la gestión de recursos. ASUS advierte que el slot M.2_2 comparte canales con los puertos USB4 de 40 Gbps. Al instalar una unidad de estado sólido en esta ranura, tanto el controlador USB4 como el M.2 operan en modo x2. La configuración puede forzarse a x4 desde la BIOS, pero este cambio desactiva por completo los puertos USB4. No se ha revelado precio ni fecha de lanzamiento al público. La placa se mantiene vinculada al refrigerador AIO ROG Ryujin 360 Edition 20, que integra placas frías de cobre para CPU y VRM junto con dos pantallas AMOLED de 6.67 pulgadas.
Fuente: Videocardz
